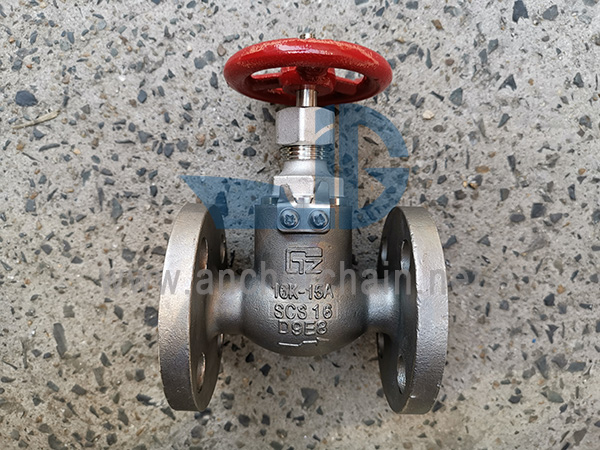

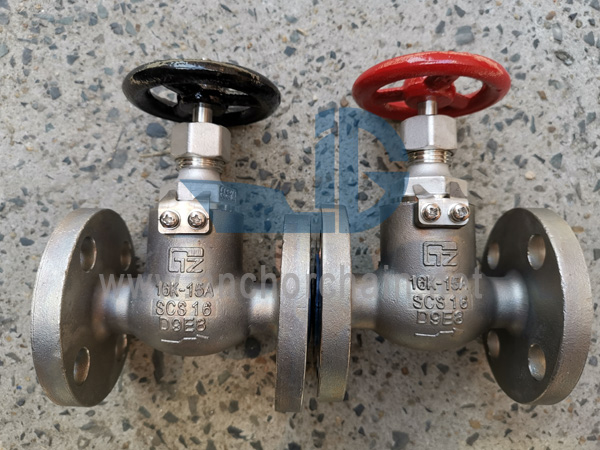

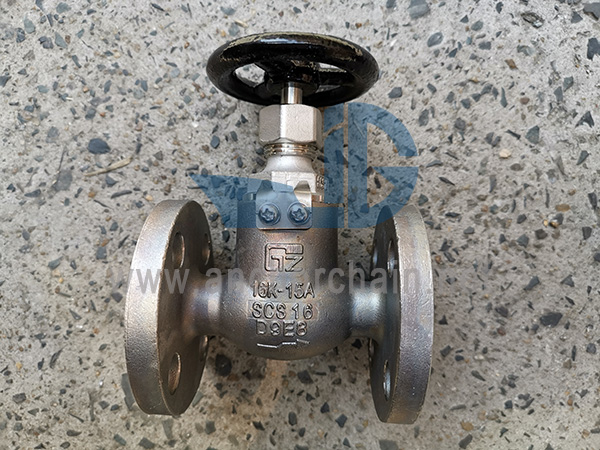

JIS F 7409 16K SCS16 nerūdijančio plieno prisukami atbuliniai vožtuvai

JIS F 7409 16K SCS16 nerūdijančio plieno prisukami atbuliniai vožtuvai
Jūrinis prisukamas atbulinis vožtuvas taip pat vadinamas jūriniu SDNR vožtuvu, jūriniu sustojimo atbuliniu vožtuvu, jūrinio gaublio atbuliniu vožtuvu, jūrinio gaublio atbuliniu vožtuvu ir kt.
Funkcija: atidaryti / uždaryti vamzdžių sistemą ir užkirsti kelią terpės srautui atgal.
Dizaino standartas: JIS F7409-1996
Bandymo standartas: JIS F7400-1996
Bandymo slėgis: korpusas - 3,3 MPa, sėdynė - 2,42 MPa

Flanšo dydis pagal JIS B2220-16K

Pagrindinė medžiaga:
1 korpusas: nerūdijančio plieno SCS16 ¼ ‰ / SUS316L
2 diskai: nerūdijančio plieno SCS16 ¼ ‰ / SUS316L
3 kotai: nerūdijančio plieno SCS16 ¼ ‰ / SUS316L
4 gaubtas: nerūdijančio plieno ¼ˆSCS16）/SUS316L
5 rankinis ratas: ketaus (FC200)

Pagrindinis dydžių sąrašas (mm):

IMPA kodas	Dydis	L	D	C	Varžto skylės numeris	h	t	H	D2
751071	15	110	95	70	4	15	12	130	80
751072	20	120	100	75	4	15	14	140	100
751073	25	130	125	90	4	19	14	160	125
751074	32	160	135	100	4	19	16	170	125
751075	40	180	140	105	4	19	16	190	140

Jūrinis nerūdijančio plieno prisukamas atbulinis vožtuvas JIS F7409 16K
Kategorija:JIS Marine Globe Vožtuvas
Medžiaga: nerūdijantis plienas
Standartai: JIS F7409
Sertifikatas: CCS, BV, ABS, GL, LR, DNV, NK, RINA
FOB kaina: gaukite naujausią kainą dabar
Kilmės vieta: Kinija
