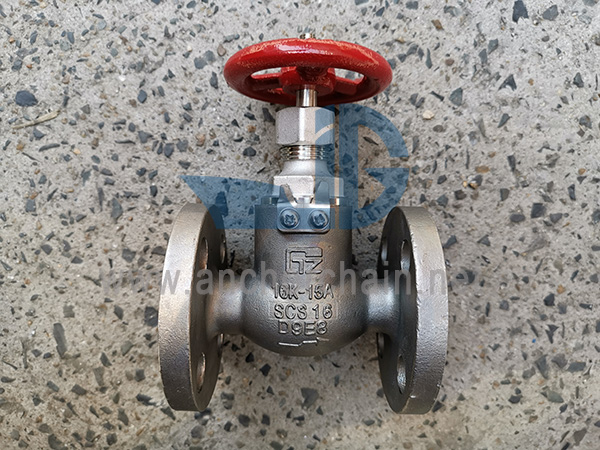

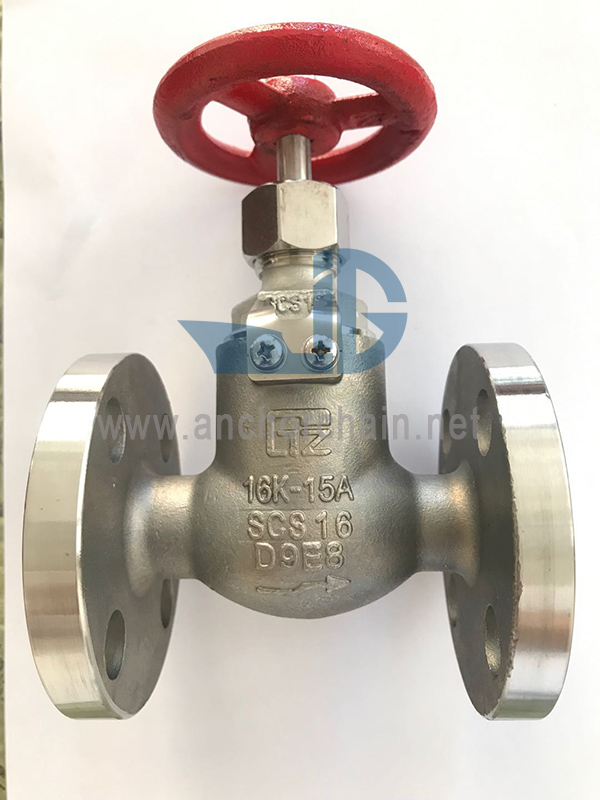

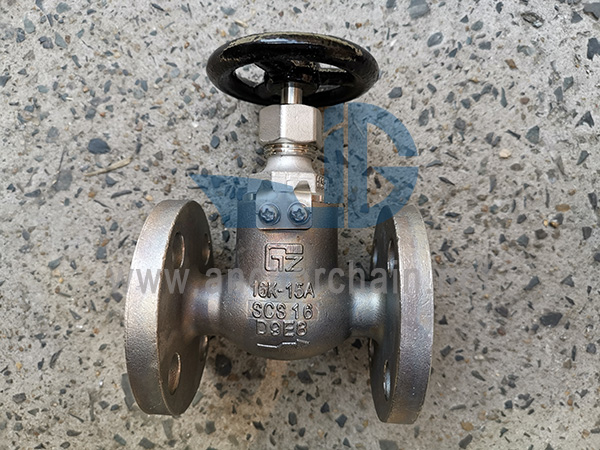

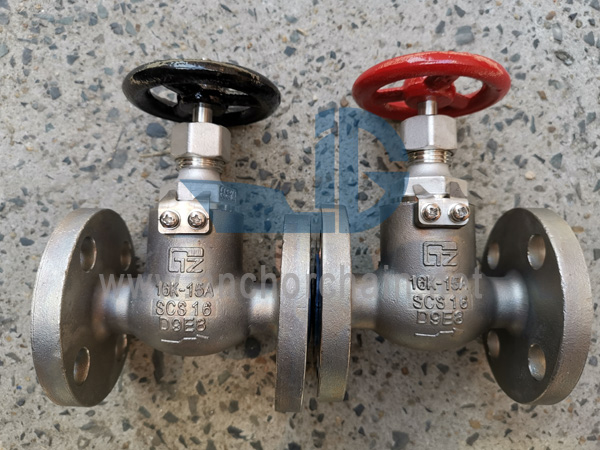

JIS F 7301 5K SCS16 nerūdijančio plieno gaubtiniai vožtuvai Jūrinis nerūdijančio plieno gaubtinis vožtuvas arba jūrinis žalvario gaubtinis vožtuvas gali būti vadinamas jūriniu nerūdijančio plieno / žalvario uždarymo vožtuvu. Funkcija: atidarykite / uždarykite vamzdžių sistemą. Dizaino standartas: JIS F7301-1996
*DN15-DN40 su prisukamu gaubtu, DN50-DN65 su užsukamu gaubtu
Pagrindinė medžiaga:
1 korpusas: nerūdijančio plieno SCS16 ¼ ‰ / SUS316L
2 diskai: nerūdijančio plieno SCS16 ¼ ‰ / SUS316L
3 kotai: nerūdijančio plieno SCS16 ¼ ‰ / SUS316L
4 gaubtas: nerūdijančio plieno ¼ˆSCS16)/SUS316L
5 rankinis ratas: ketaus (FC200)
IMPA kodas | Dydis | Akis į akį (L) | Flanšo skersmuo. (D) | Žingsnis (C) | Varžto skylės numeris | h | t | H | D2 |
750121 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
750122 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
750123 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
750124 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
750125 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
750126 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
750127 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
