JIS F 7415 bronzos 5K pakėlimo atbulinių vožtuvų jungties gaubto tipas1.Bandymo standartas: JISF7400.2.Pabaigos standartas: JISB2220.3.Galos tipas: Flanšas.4.Slėgis: 5k.5.DN: 15mm-40mm.

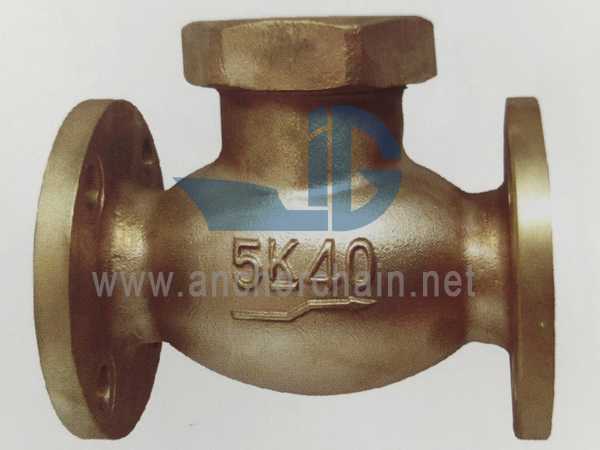

JIS F 7415 bronzinis 5K pakeliamas atbulinis vožtuvas sujungtas gaubto tipas
1. Bandymo standartas: JISF7400.
2. Pabaigos standartas: JISB2220.
3. Galo tipas: Flanšas.
4.Slėgis: 5k.
5.DN: 15mm-40mm.
6. Pagrindinė medžiaga:
7. Taikymas: alyvos vamzdynai, vandens vamzdynai ir dujų vamzdynai.
8.Funkcija: Tokie vožtuvai naudojami siekiant užkirsti kelią nuotėkiui.
9. Jūrinio liejamo bronzinio pakėlimo atbulinio vožtuvo JIS F7415 5k specifikacija:
IMPA |
DN |
Akis į akį/L (mm) |
Flanšo skersmuo/D(mm) |
Flanšo žingsnis/C (mm) |
Flanšo anga/n*d (mm) |
Svoris/kg |
751341 |
15 |
100 |
80 |
60 |
4xΦ12 |
1.62 |
751342 |
20 |
110 |
85 |
65 |
4xΦ12 |
2.17 |
751343 |
25 |
120 |
95 |
75 |
4xΦ12 |
2.80 |
751344 |
32 |
140 |
115 |
90 |
4xΦ15 |
3.92 |
751345 |
40 |
160 |
120 |
95 |
4xΦ15 |
5.49 |
